Eine besonders wichtige Anwendung aus der Nuklearmedizin ist die Untersuchung von Krebstumoren. In diesem Kontext wurde im Rahmen des italienische Projektes DRAGO (DRift detector Array based Gamma camera for Oncology) von der Politecnico di Milano ein Kamerasystem entwickelt, welches die detaillierte Untersuchung von biologischen Proben (z.B. eines Brusttumors) mit besonders genauer räumlicher Bildauflösung (ca. 1 mm) ermöglichen soll. Der Detektor der DRAGO-Kamera besteht aus einem Siliziumdetektor, der zusammen mit einem Szintillatorkristall verwendet wird. Der Siliziumdetektor ist ein sogenannter Multi-Channel SDD (Mehrkanal Silizium Drift Detektor) bestehend aus 77 hexagonalen SDD-Pixeln (Fläche eines Pixels: 8,6 mm²).

Auf Grund von sehr erfolgreichen Testmessungen mit dem DRAGO Prototypen wurde das Nachfolgeprojekt HI-CAM (HIgh resolution CAMera) mit Fördermitteln der Europäischen Union gestartet. HI-CAM hat das Ziel, ein größeres Bild aufnehmen zu können als DRAGO, aber dennoch kompakt genug zu sein um sich für medizinische Anwendungen zu eignen. Für HI-CAM wurde das Design des SDD Detektors verändert: ein Detektor besteht nun aus einem Streifen von fünf SDD Pixeln (Fläche eines Pixels: 1 cm²) und 20 Detektoren werden nebeneinander so angeordnet, dass die insgesamt 100 SDD Pixel eine Fläche von 10 cm × 10 cm abdecken. Die SDD Detektoren für DRAGO und HI-CAM wurden von PNSensor gemeinsam mit dem MPI Halbleiterlabor entwickelt und gefertigt.



Weblinks:
Literatur:
  1. C. Fiorini et al., "Imaging performances of the DRAGO gamma camera", NIM A 604, pp 101-103, 2009; DOI:10.1016/j.nima.2009.01.181
  2. C. Fiorini et al., "The DRAGO gamma camera", Rev. Sci. Instrum. 81, 044301, 2010; DOI:10.1063/1.3378686
  3. C. Fiorini et al., "The HI-CAM Gamma Camera", IEEE TNS Vol. 59 (3), pp 537-544, 2012; DOI:10.1109/TNS.2012.2192940
Logo INFN EU Politecnico di Milano

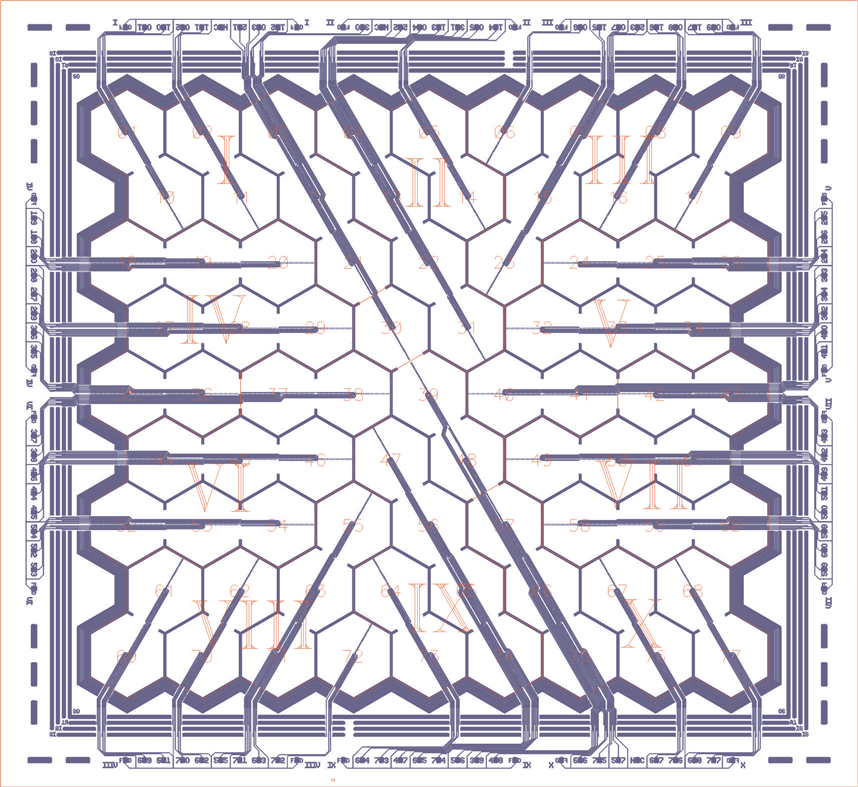

Layout des SDD Arrays für das DRAGO Projekt

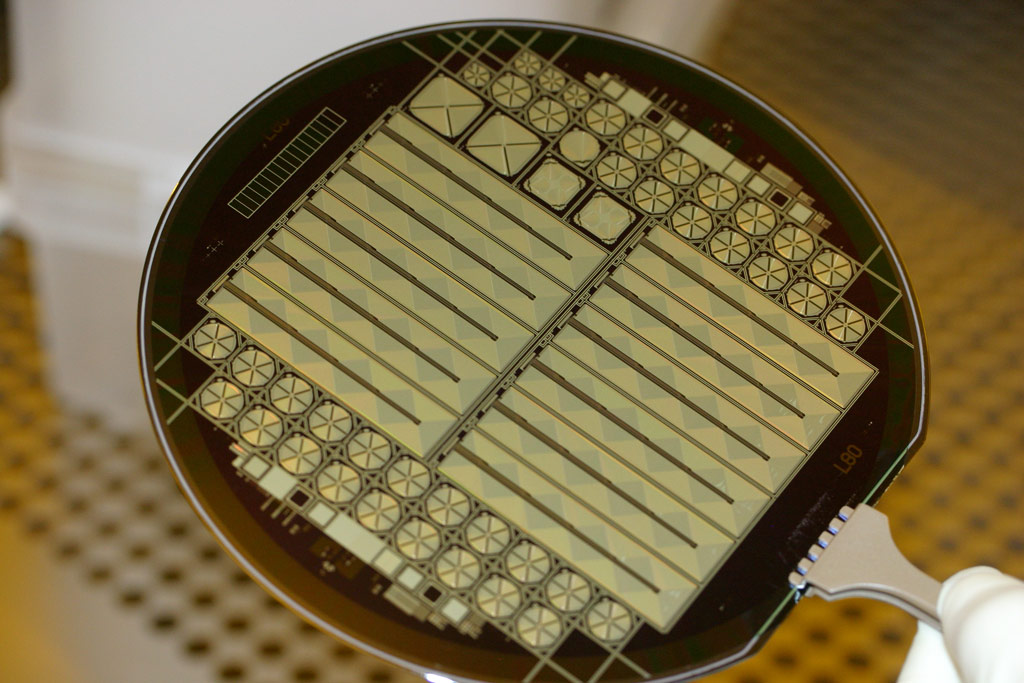

Foto eines Wafers mit HI-CAM Detektoren. Jeder Detektorchip besteht aus fünf nebeneinander angeordneten, 1 cm² großen SDD Pixeln.
